Estudos de Caso do Treinamento
O que são estudos de caso?
Estudos de caso são uma abordagem educacional que utiliza exemplos práticos e situações reais para ilustrar conceitos, ferramentas e metodologias. No contexto do nosso curso, eles permitem que os alunos apliquem seus conhecimentos em problemas concretos, oferecendo uma visão mais completa e realista do que enfrentarão no mercado de trabalho.
Por que utilizar estudos de caso?
No treinamento de Projetista em SolidWorks, os estudos de caso são usados para conectar a teoria à prática. O objetivo é proporcionar uma experiência de aprendizado mais envolvente e próxima da realidade profissional, onde os alunos enfrentam desafios que simulam projetos reais.
Dessa forma, eles não apenas aprendem a utilizar as ferramentas do software, mas também desenvolvem a capacidade de resolver problemas de engenharia e design.
Quais os benefícios dessa abordagem?
1. Aprendizado contextualizado:
A autonomia é fortalecida quando o aluno desenvolve a habilidade de resolver desafios complexos usando as metodologias certas para cada situação.
2. Desenvolvimento de habilidades práticas:
3. Solução de problemas:
Com o domínio das metodologias e das ferramentas do SolidWorks, o profissional está preparado para lidar com cenários diversos, seja no design de produto, na manufatura ou na engenharia.
4. Engajamento:
Ao unir teoria e prática, o aluno desenvolve uma relação natural com o SolidWorks, aplicando-o de forma eficiente e sem depender de instruções externas.
5. Domínio técnico para atuar com eficiência:
A prática constante com o SolidWorks e a aplicação das metodologias garantem que os alunos estejam prontos para projetar e documentar produtos com autonomia e precisão.
Apresentação dos Estudos de Caso
1. Luminária Articulada (Nível Básico)
Por que da escolha deste objeto?

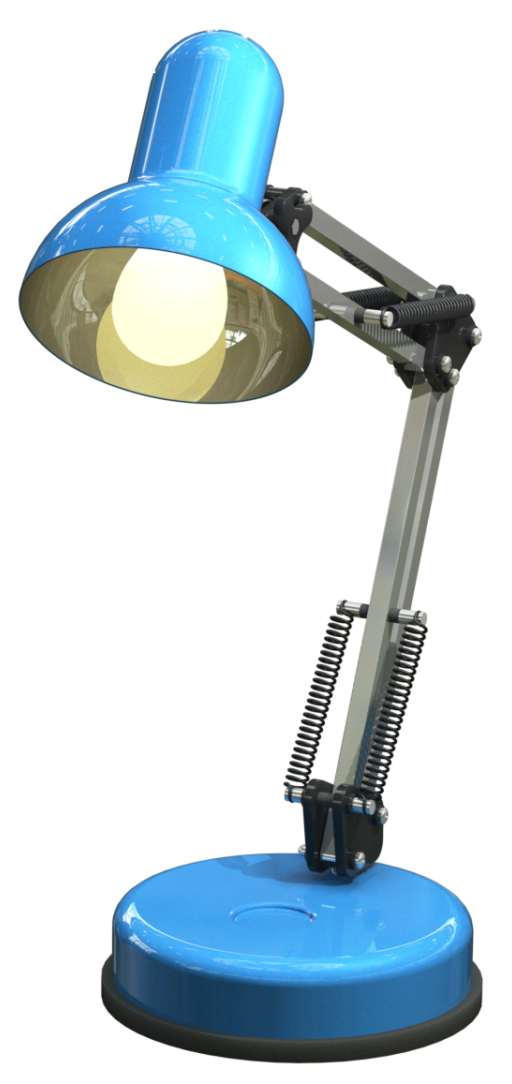

A luminária foi escolhida como estudo de caso básico porque é um objeto do cotidiano que envolve várias técnicas de design, mas com um nível de complexidade acessível para quem está começando no SolidWorks.
A forma simples, aliada às necessidades de uso, funcionais e de fabricação, permitem que os alunos compreendam desde cedo como diferentes aspectos se conectam e interagem em um projeto.
O que este estudo de caso engloba?
Este estudo de caso abrange a modelagem de uma luminária articulada, desde a concepção da ideia inicial até a conclusão, passando pela solução de problemas na montagem e criação de desenhos técnicos para fabricação.
• Desenvolvimento do Pensamento projetual.
• Modelagem baseada na Intenção de projeto.
• Domínio da Mecânica do esboço .
• Compreensão da lógica do SolidWorks.
• Modelagem de peça – Fundamentos e ferramentas essenciais.
• Montagem – Interações de componentes e posicionamentos.
• Análise de problemas funcionais e suas soluções.
• Desenho técnico para detalhamento de peças.
Desafios que o objeto apresenta
A luminária articulada é composta por peças de baixa complexidade com funções específicas que formam uma montagem com movimentos combinados.
No desenvolvimento dos componentes individuais, o maior desafio é criar peças com geometrias específicas para cumprir funções determinadas. Ou seja, o aluno precisará correlacionar o que está modelando com a função que aquela peça desempenha.
Em contrapartida, na montagem o aluno vai analisar um movimento desejado para o objeto e precisará identificar onde atuar para atingir seu objetivo.
Controlar a geometria é o principal desafio deste capítulo, porém outros objetivos também exigirão atenção como desperdícios, eficiência, segurança e muitos outros.
Etapas do desenvolvimento:
Aplicação das metodologias
Neste caso, metodologias de projeto básico são introduzidas para guiar o aluno no processo de desenvolvimento, garantindo que cada etapa seja estruturada e compreensível.
As metodologias são utilizadas na concepção, para auxiliar a identificar as necessidades do projeto; durante a modelagem, para facilitar tanto o processo de desenvolvimento quanto eventuais necessidades de modificação; e após a modelagem, para identificar os problemas no projeto e propor soluções eficientes.
Os alunos terão a oportunidade de aplicar conceitos de:
• Pensamento projetual.
• Intenção de projeto.
• Perspectivas do projeto: objeto, usuário e fabricante.
• Projeto funcional (Design for Function ou Functional Design).
• Eficácia x Eficiência.
• Projetar para a Excelência (Design for Excellence ou DFX).
• Outros conceitos como desejabilidade, ergonomia, estética, funcionalidade etc.
2. Chave de Catraca (Nível Avançado)
Por que da escolha deste objeto?

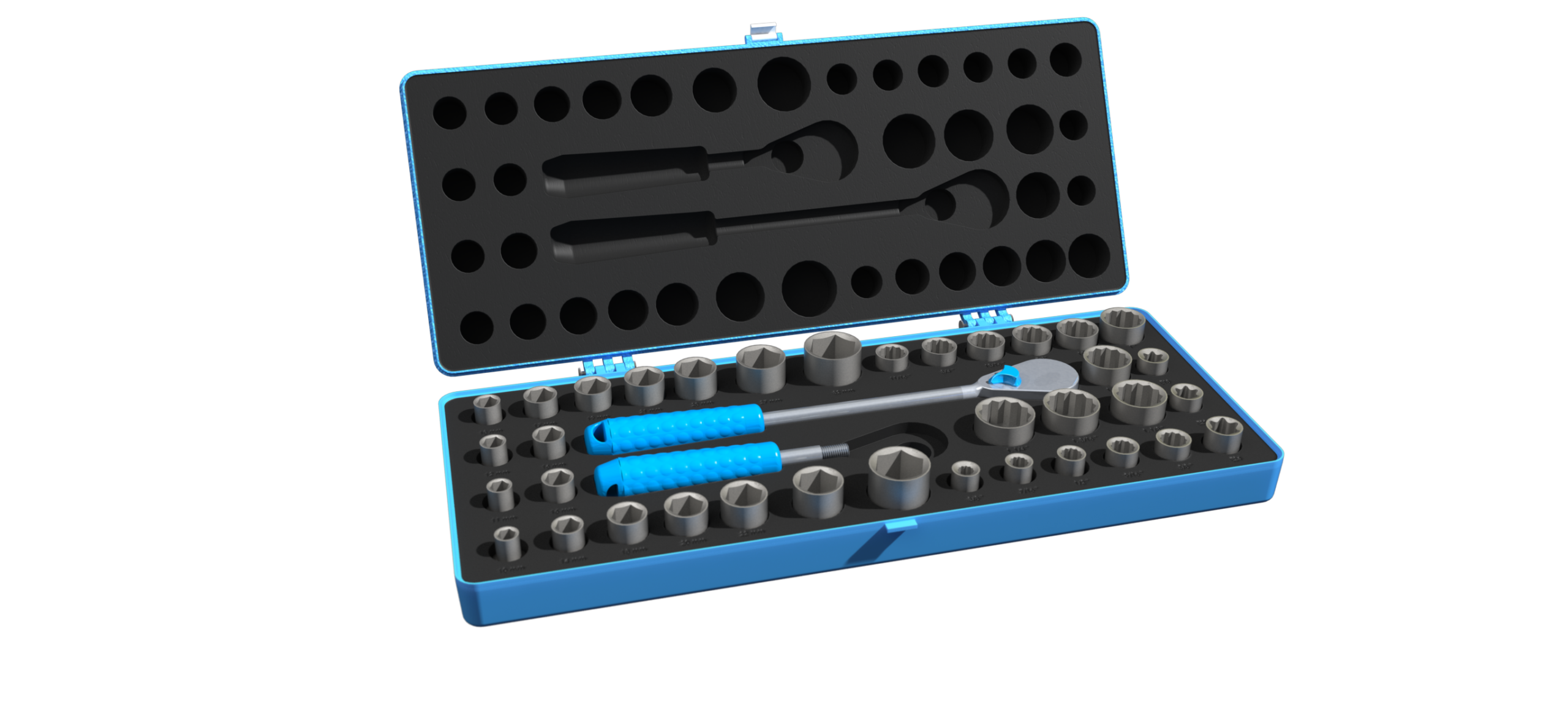

A chave de catraca foi escolhida por ser um objeto mecânico que exige técnicas, conceitos e ferramentas de modelagem com grau de dificuldade superior ao capítulo anterior.
Este estudo de caso é ideal para ensinar a utilizar as ferramentas avançadas do SolidWorks com eficiência e para explorar o design de um produto com complexidade em diversos aspectos diferentes.
O que o estudo de caso engloba?
Esse estudo de caso envolve a criação de uma chave de catraca, considerando todos os detalhes técnicos de um produto funcional.
Além da modelagem 3D, os alunos aprenderão a lidar com mecanismos complexos e a verificar a funcionalidade através de análises.
O aluno aprenderá sobre:
• Modelagem avançada de peças.
• Utilização de configurações.
• Tabela de projeto.
• Utilização de equações.
• Utilização de padrões.
• Loft e Varredura.
• Montagens de múltiplos níveis e submontagens.
• Modelagem de componentes móveis com interação.
• Análise dinâmica de mecanismos.
• Grandes montagens.
• Montagens complexas.
• Vistas explodidas.
• Definição de tolerâncias e encaixes mecânicos.
• Análise de montagem e simulação de funcionamento.
• Estratégias de modelagem em etapas.
• Corpos sólidos.
• Modelagem simultânea.
• Listas de materiais.
• Propriedades personalizadas.
• Modelagem em contexto.
• Arquivos derivados e vínculos externos.
• Modelagem com múltiplas variações.
• Utilização de equações para resolver problemas avançados.
• Desenhos técnicos de montagem.
• Ferramentas avançadas de Desenho técnico.
• Criação de desenhos e detalhamentos técnicos para
múltiplos objetivos.
• Considerações de desempenho computacional.
Desafios que o objeto apresenta
Neste estudo de caso o aluno vai se deparar com problemas avançados de projeto relacionados à múltiplos contextos e precisará desenvolver soluções complexas no SolidWorks utilizando os três ambientes de desenvolvimento simultaneamente.
Além do ambiente de peça, a chave de catraca explora com profundidade o ambiente de montagem e desenho do SolidWorks, exigindo bastante conhecimento do programa.
Neste capítulo o principal desafio do aluno será projetar de forma prática e eficiente para viabilizar o desenvolvimento e fabricação do produto. Será necessário criar várias soluções, para objetivos diferentes, para múltiplas variações do projeto e nos três ambientes do SolidWorks.
Tudo isso ainda ponderando o desempenho computacional e a otimização do projeto.
Aplicação das metodologias
Todas as metodologias e conceitos do primeiro capítulo são utilizados na chave de catraca, porém os alunos serão introduzidos a metodologias avançadas de projeto, que incluem a análise funcional do projeto e a validação de mecanismos. Eles aprenderão a criar produtos que não apenas atendem aos requisitos técnicos, mas também otimizam a eficiência de fabricação.
Os alunos utilizarão os seguintes conceitos de projeto:
• Projetar para Fabricação e Montagem (Design for Manufacturing and Assembly – DFMA).
• Projetar para o Custo (Design for Cost – DFC).
• Projetar para Teste (Design for Test – DFT).
• Utilização de normas técnicas.
• Tolerância e precisão.
• Simbologias de desenho.
• Outros conceitos como confiança, repetibilidade, manutenção, prototipagem, otimização, economia, fabricação, padronização etc.
Conclusão
Os estudos de caso são uma ferramenta essencial no aprendizado prático do SolidWorks, indo além da simples modelagem e ajudando os alunos a desenvolverem a capacidade de pensar de forma crítica e solucionar problemas de projeto.
Através desses exemplos, os alunos sairão do curso com uma compreensão mais profunda do que é necessário para criar projetos bem-sucedidos, prontos para o mercado de trabalho.
